準備作業
STEP
左右フロントホイールの取外し
ホイールの取り外し
- 複数のホイールを同時に取り外す場合、チョークで各タイヤにマークを付け、ホイールがどちら側のどのアクスルのものかわかるようにします。
- ホイールボルト（矢印）を交差するように外し、ホイールを取り出します。
取り付けられている場合：ホイールボルト用ナットの取外し
- ホイールボルトをホイールボルト用ナット②で脱着するには、適切なアダプタ①（スペシャルツールセット0 492 518（36 1 300））を使用します。
STEP
フロントホイールハウスカバーの取り外し
- ボルト①を外します。
- リベット①を外す。
- ボルト（矢印）を外します。
- フロントホイールハウスカバーを横に折りたたみます。
STEP
フロントブレーキパッド摩耗センサー取外し
ブレーキ High 仕様の場合：パッドセンサーのケーブルを外す
- パッドセンサーのケーブル①を留め具 (矢印) のクリップから外します。
- ブレーキパッド摩耗センサー①をブレーキパッドから矢印方向に取り外します。
- ブレーキパッド摩耗センサーのケーブル①を止め具②から抜き取ります。
- ブレーキパッド摩耗センサーを止め具①から外します。
- コネクター②をロック解除して取り外します。
本作業
STEP
フロントブレーキパッドを取り外す
- ボルト①を外し、必要に応じて六角部分②で支えます。
- ブレーキキャリパー③を折ります。
- ブレーキパッド①を矢印方向へ取り外します。
- 慣らしたブレーキパッド①をマーキングします。
- ブレーキパッド摩耗が片面の場合、ブレーキパッド①を取り違えないように注意します。
- ブレーキピストン①をスペシャルツール2 352 960 で押し戻す。
ブレーキディスク最小厚さの測定（フロントブレーキ）
- スペシャルツール0 495 451（34 1 280）を領域①の3つの測定箇所にあてがい、測定します。
- 測定結果を比較し、最低値を規定値と比較します。
- ブレーキディスク厚がブレーキディスク最小厚さを上回る場合のみ、新しいブレーキパッドを取り付けるように注意します。
ブレーキパッド、ブレーキバックプレート、ブレーキキャリパーとブレーキパッドペーストを取り除く
- ブレーキピストンの接触面①をブレーキクリーナーで清掃します。
- ダスト保護スリーブに損傷がないか点検し、必要に応じて新品に交換します。
横にスクロール
| 値 | 容量 | 部品番号 |
|---|---|---|
| ブレーキクリーナー 2.0 | 500 ml | 83 19 2 365 214 |
| 20 l | 83 19 2 365 215 |
- ブレーキキャリパーの取付け面①をブレーキクリーナーで清掃し、ブレーキパッドペーストを薄く塗布します。
横にスクロール
| 値 | 容量 | 部品番号 |
|---|---|---|
| ブレーキパッドペースト | 3 g | 83 19 2 158 851 |
| 100 g | 83 19 2 158 852 | |
| 5 g | 83 23 0 140 233 |
- 接触面①をブレーキクリーナーで清掃します。
- 表面被覆が損傷しないように、ブレーキパッド用の接触面①を機械的に洗浄することは極力避けるように注意します。
- ひどく汚れた接触面①を慎重に適切なツール（例えば真鍮製ブラシ、ナイロンブラシ）で清掃します。
- 接触面①にブレーキパッドペーストを薄く塗布します。
- 両方の側の領域①のブレーキパッドのハンマーヘッドにブレーキパッドペーストを薄く塗布します。
フロントブレーキパッドの取付け
- 必要に応じて、取外したブレーキパッド①の識別マークに注意します。
- 特にパッドの摩耗が片側のみの場合、交換の際にブレーキパッド①を取り違えないように注意します。
- ブレーキパッド①を矢印方向にブレーキキャリパーに取り付けます。
- ブレーキキャリパー③を位置決めします。
- ボルト①を新品に交換します。
- ボルト①を締め付け、必要に応じて六角部分② で保持します。
横にスクロール
| タイプ | 締め付けに関する規定 | 値 | 単位 |
|---|---|---|---|
| M8 | ボルトを新品に交換します。 | 締付けトルク | 35 Nm |
仕上げ作業
STEP
フロントブレーキパッド摩耗センサーの取付け
- フロントパッドセンサー①を新品に交換します。
- フロントパッドセンサー①を矢印方向に沿ってブレーキパッドに取り付け、正しく収まっていることを確認します。
- フロントパッドセンサー①のケーブルを留め具②に掛けます。
- コネクター②を接続し、ロックします。
- フロントパッドセンサーのケーブルを留め具①に掛けます。
ブレーキ High 仕様の場合：ブレーキパッド摩耗センサーのケーブルを掛ける
- ブレーキパッドセンサーのケーブル①を止め具（矢印）にクリップで止めます。
STEP
前部ホイールハウスカバーの一部取り付け
- フロントホイールハウスカバーを折り返します。
- ボルト（矢印）を締め付けます。
- リベット①を固定します。
横にスクロール
| タイプ | 値 | 単位 |
|---|---|---|
| 六角ボルト | 締付けトルク | 2.6 Nm |
横にスクロール
| タイプ | 値 | 単位 |
|---|---|---|
| 六角ボルト | 締付けトルク | 2.6 Nm |
- ボルト①を締め付けます。
横にスクロール
| タイプ | 値 | 単位 |
|---|---|---|
| 六角ボルト | 締付けトルク | 2.6 Nm |
STEP
左右フロントホイールの取り付け
- ドリルおよびスペシャルツール2 344 011 を使用して取付け面の汚れ、残留油脂および腐食を取り除きます。
- スペシャルツール2 344 011 をエアインパクトで使用しないように注意します。
- 取付け面を脱脂します。
- ホイールボルト穴の領域に油分が残っている場合は、ブレーキディスクを取り外して掃除します。
横にスクロール
| 値 | 容量 | 部品番号 |
|---|---|---|
| ユニバーサルクリーナー | 20 l | 83 19 2 360 981 |
- ドリルおよびスペシャルツール2 344 011 を使用して取付け面の汚れ、残留油脂および腐食を取り除きます。
- スペシャルツール2 344 011 をエアインパクトで使用しないように注意します。
- 取付け面を脱脂します。
横にスクロール
| 値 | 容量 | 部品番号 |
|---|---|---|
| ユニバーサルクリーナー | 20 l | 83 19 2 360 981 |

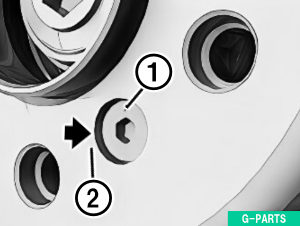

- ブレーキディスク用の固定ボルト①の位置が固定されていることを点検します。
- ブレーキディスク用固定ボルト①がブレーキディスクとホイールリムの間の取付け面②から決して突出しないように注意します。
横にスクロール
| タイプ | 締め付けに関する規定 | 値 | 単位 |
|---|---|---|---|
| M8 | ボルトを新品に交換します。 | 締付けトルク | 16 Nm |
- ホイールリムにあるホイールセンター部①に薄くグリースを塗布します。
横にスクロール
| 値 | 容量 | 部品番号 |
|---|---|---|
| ブレーキパッドペースト | 3 g | 83 19 2 158 851 |
| 100 g | 83 19 2 158 852 | |
| 5 g | 83 23 0 140 233 |
- ホイールボルトを洗浄します。
- ホイールボルトとネジ山の損傷の有無を点検し、場合によってはホイールボルトを新品に交換します。
- 腐食しているホイールボルトを新品に交換します。
- ホイールボルト (矢印を次のように締め付けます。
- ホイールボルトを交互に手でねじ込みます。
- ホイールボルトを交互に均一に手締めし、ホイールリムを中央に揃えます。
- ホイールボルトを交互にトルクレンチで締め付けます。
- チェックのためにすべてのホイールボルトを再度交互に増し締めします。
横にスクロール
| タイプ | 締め付けに関する規定 | 値 | 単位 |
|---|---|---|---|
| M14 / S W17 | ホイールリムをセンタリング するために、ホイールボル トをねじ込み、互い違いに 均等に手で締め付けます。 校正済みのトルクレンチで ホイールボルトを交互に規 定締付けトルクまで締め付 けます。 すべてのホイールボルトを 同じ順番で点検するか、規 定締付けトルクでもう一度 増し締めします。 | 締付けトルク 点検 | 140 Nm 140 Nm |
